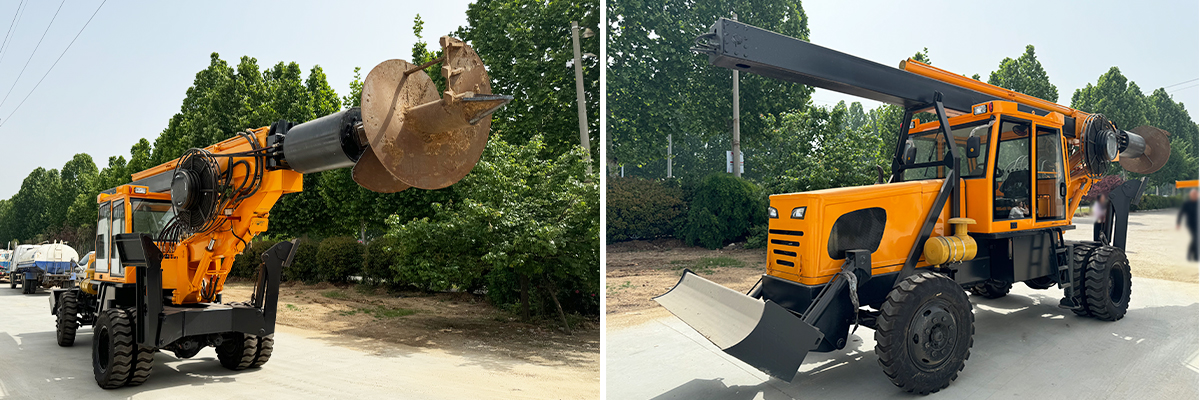

회전식 시추 장비의 주요 구성 요소

회전식 드릴링 장비는 말뚝 박기, 교량 건설, 고층 건물 기초 공사 등 기초 공학 분야에서 널리 사용되는 핵심 건설 장비입니다. 안정적이고 효율적인 작동은 다양한 핵심 부품들의 긴밀한 협력에 달려 있습니다. 아래에서는 회전식 드릴링 장비의 주요 구성 요소에 대한 자세한 소개를 통해 해외 고객들이 제품의 성능과 구조적 특징을 더 잘 이해할 수 있도록 돕겠습니다.

1. 드릴 파이프 및 드릴 공구

회전식 시추 장비의 핵심 동력 전달 부품인 드릴 파이프는 내부 ​​마찰식 외압식 텔레스코픽 드릴 파이프와 자동 내부 잠금식 외압식 텔레스코픽 드릴 파이프로 나뉩니다. 내부 마찰식 드릴 파이프는 연약 지반에서 높은 시추 효율을 보이는 반면, 잠금식 드릴 파이프는 동력 헤드가 드릴 파이프에 가하는 하향 압력을 증폭시켜 시추 도구에 전달하므로, 경암 지반 시추에 적합하며 높은 조작 기술이 요구됩니다. 시공 효율을 높이기 위해 대부분의 시추 장비는 두 세트의 드릴 파이프를 장착하고 있습니다.

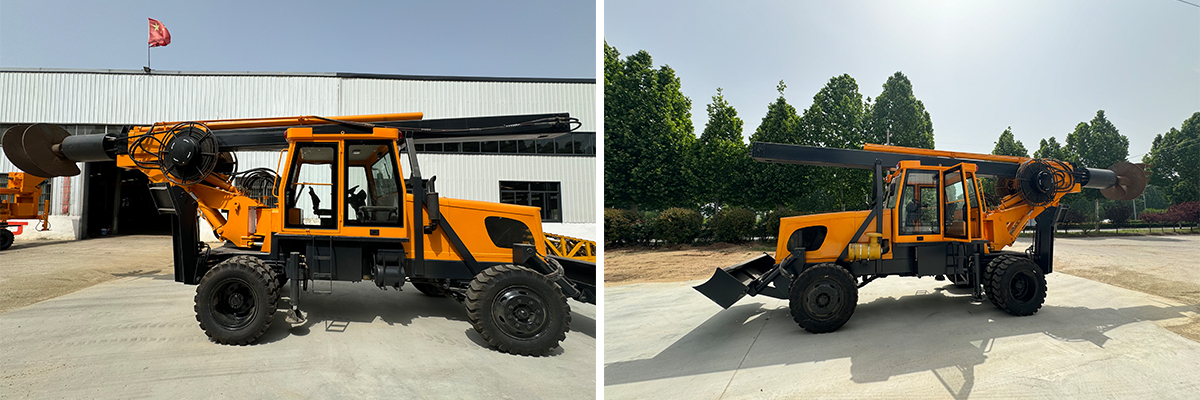

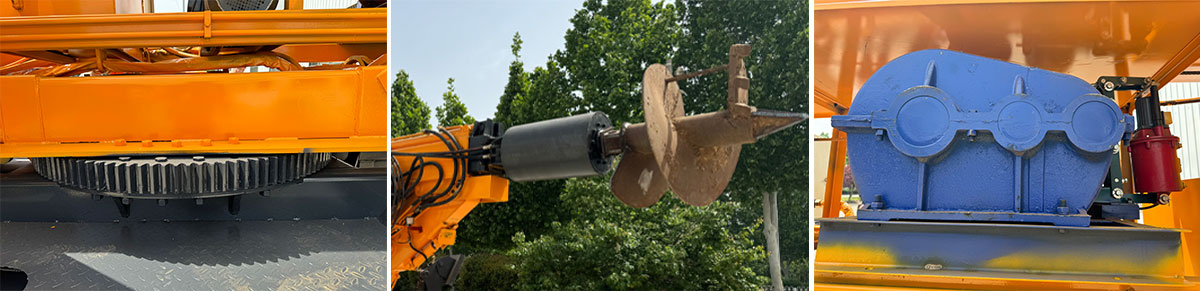

회전식 시추 장비에는 장축 오거 비트, 대구경 단축 오거 비트, 회전식 시추 버킷, 모래 채취 버킷, 원통형 시추 버킷, 언더리밍 비트, 코어 비트 등 다양한 종류의 드릴 비트가 있습니다. 지층 조건에 따라 적절한 드릴 비트를 선택하는 것은 시추 효율과 품질 향상에 매우 중요합니다. 핵심어: 회전식 시추 장비 드릴 파이프, 회전식 드릴 비트, 텔레스코픽 드릴 파이프, 경암용 드릴 비트

2. 파워 헤드

파워헤드는 회전식 드릴링 장비의 핵심 동력 출력 부품으로, 드릴 파이프와 드릴 비트를 회전시키는 데 필요한 토크를 발생시키는 것이 주된 기능입니다. 파워헤드는 가변 유압 모터, 유성 감속기, 파워박스 및 일부 보조 부품으로 구성됩니다. 작동 원리는 다음과 같습니다. 유압 펌프에서 공급된 고압 오일이 유압 모터를 구동하여 토크를 발생시키고, 이 토크는 유성 감속기와 파워박스를 통해 감속 및 증속됩니다.

파워헤드는 유압 구동, 모터 구동, 엔진 구동의 세 가지 변속 모드를 갖습니다. 어떤 모드를 채택하든 저속 드릴링과 고속 역회전 토사 배출 기능을 제공합니다. 현재 대부분의 회전식 드릴링 장비는 유압 구동 방식을 채택하고 있으며, 이는 이중 가변 유압 모터 구동, 이중 감속기 구동, 저속 고토크 유압 모터 구동 등으로 구분됩니다. 파워헤드의 드릴링 속도는 일반적으로 다단 기어 방식으로 다양한 작업 조건에 맞춰 조절할 수 있습니다. 키워드: 회전식 드릴링 장비 파워헤드, 유압 구동 파워헤드, 저속 고토크 파워헤드.

3. 윈치

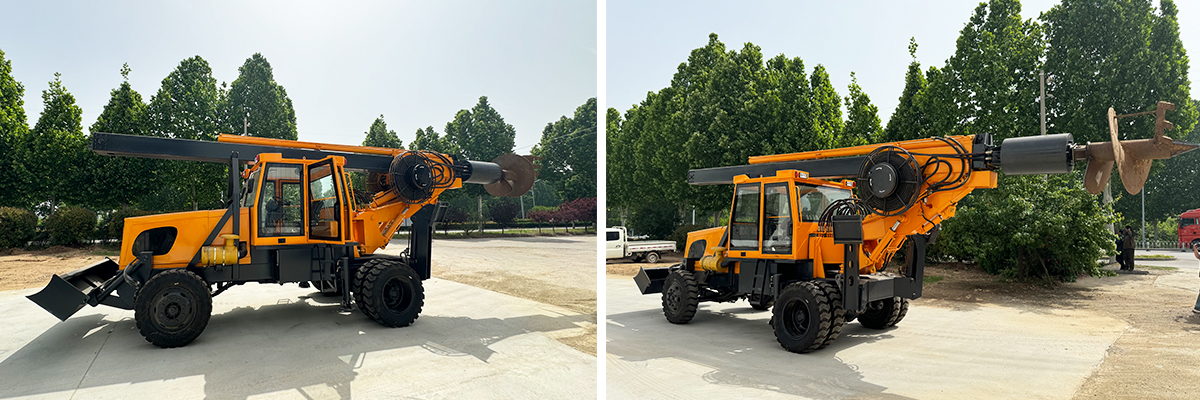

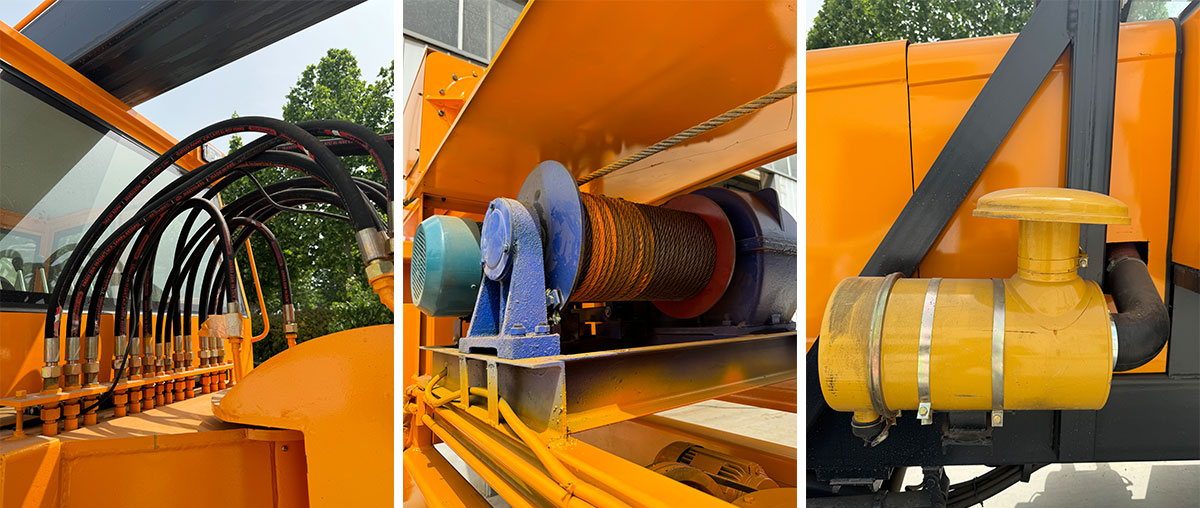

윈치는 회전식 시추 장비의 중요한 인양 부품으로, 주 윈치와 보조 윈치로 구성됩니다. 주 윈치는 드릴 파이프를 올리고 내리는 데 사용되며, 보조 윈치는 부속품 인양과 같은 보조 작업에 사용됩니다. 작동 중에는 주 밸브가 윈치 유압 모터에 유압유를 공급하고, 주 밸브의 전환을 통해 윈치 유압 모터가 좌우로 회전하여 드릴 파이프와 시추 공구를 올리고 내립니다.

주 윈치는 시추 효율, 시추 사고 발생률 및 강선 로프 수명에 영향을 미치는 핵심 부품입니다. 유압 모터, 유성 감속기, 브레이크, 드럼 및 강선 로프로 구성됩니다. 작동 원리는 다음과 같습니다. 유압 펌프에서 출력된 고압 오일이 주 윈치 모터를 구동하는 동시에 오일 회로와 기계식 브레이크를 작동시킵니다. 감속기를 통해 토크가 감속 및 증속되고, 드럼이 회전하여 주 윈치를 올리거나 내립니다.

이탈리아 IMT사의 회전식 시추 장비는 드릴 파이프와 지면의 접촉을 방지하는 보호 장치를 갖추고 있어 로프가 엉키는 것을 방지합니다. 특히 이탈리아 IMT사에서 생산하는 회전식 시추 장비는 메인 윈치의 드럼 용량이 크고, 강선 로프가 단층 감기 방식으로 배치되어 일정한 양력을 유지하고 로프의 겹침이나 말림을 방지하여 로프 간 마모를 줄이고 수명을 연장합니다. 해외 회전식 시추 장비의 메인 윈치 또한 모두 유연하고 회전하지 않는 강선 로프를 사용하여 수명을 더욱 향상시킵니다. 키워드: 회전식 시추 장비 윈치, 메인 윈치, 보조 윈치, 회전하지 않는 강선 로프.

4. 가압 장치

가압 장치의 주요 기능은 동력 헤드에 압력을 가하는 것입니다. 이 압력은 가압 장치 → 동력 헤드 → 드릴 파이프 → 드릴 비트 → 드릴 날 끝을 통해 전달되어 지층의 절단, 파쇄 또는 연삭을 실현합니다. 가압 방식에는 유압 실린더 가압 방식과 윈치 가압 방식 두 가지 유형이 있습니다.

유압 실린더 가압 방식: 가압 유압 실린더는 마스트에 고정되어 있으며, 가압 유압 실린더의 피스톤은 파워 헤드 슬라이딩 프레임에 연결되어 있습니다. 작동 원리: 시추 장비의 보조 유압 펌프가 고압 오일을 공급하여 유압 실린더의 로드리스 캐비티로 유입시켜 피스톤을 밀어 동력을 발생시키고 파워 헤드에 압력을 가합니다. 정지 시에는 단방향 밸런스 밸브가 오일을 차단하여 파워 헤드가 미끄러져 내려가는 것을 방지합니다. 장점: 구조가 간단하고 유지 보수가 용이합니다.

윈치 가압: 마스트에 윈치 어셈블리를 설치하고, 드럼에 두 개의 강선 로프를 서로 반대 방향으로 감습니다. 하나는 가압용이고 다른 하나는 인양용입니다. 마스트의 고정 풀리를 통해 동력 헤드의 이동 풀리에 연결되고, 하부 마스트와 상부 마스트에 각각 고정되어 인양 또는 가압 작업 조건을 구현합니다. 장점: 이동 풀리를 통해 더 큰 가압력을 얻을 수 있으며, 긴 오거 시공 방식을 구현할 수 있습니다. 단점: 구조가 비교적 복잡하고 조립 및 분해가 번거로우며, 작업 중 더 많은 주의가 필요합니다. 유압 실린더 가압과 윈치 가압은 모두 가압 작업 조건을 구현하지만, 가압 방식이 다릅니다. 키워드: 회전식 시추 장비 가압 장치, 유압 실린더 가압, 윈치 가압.

5. 섀시

회전식 시추 장비의 섀시는 특수 섀시, 궤도형 유압 굴삭기 섀시, 궤도형 크레인 섀시, 보행형 섀시, 트럭 섀시 등으로 나눌 수 있다. 그중 궤도형 특수 섀시는 구조가 콤팩트하고 운반이 편리하며 외관이 아름답다는 장점이 있지만 가격이 높다. 현재 국내외에서 생산되는 대부분의 회전식 시추 장비는 특수 섀시를 채택하고 있다.

회전식 시추 장비 섀시의 주요 부속품으로는 바퀴 네 개와 궤도 하나가 있습니다. 바퀴 네 개는 운반 롤러, 구동 휠, 아이들러 휠 및 궤도 롤러를 의미하며, 궤도 하나는 크롤러를 의미합니다.

- 아이들러 휠: 크롤러의 방향을 안내하는 역할을 하며 구동력 반대쪽 끝에 위치합니다. 일반적으로 각 회전식 드릴링 장비에는 2개의 아이들러 휠이 장착됩니다.

- 트랙 롤러: 크롤러를 지지하는 데 사용되며, 수량은 회전식 드릴링 장비의 톤수에 따라 다릅니다. 일반적으로 한쪽에 1~2개의 트랙 롤러가 있습니다.

- 캐리어 롤러: 이름에서 알 수 있듯이, 하부 프레임의 좌우 빔 하단면과 크롤러 사이에 위치하여 지지 역할을 합니다. 개수는 시추 장비의 톤수에 따라 다르며, 일반적으로 한쪽에 5~10개 정도 설치됩니다.

- 구동 휠: 크롤러를 구동하는 데 사용되며, 주행 모터에 고정되어 기어 구조를 통해 주행 모터의 구동력을 크롤러에 전달합니다. 일반적으로 각 주행 모터에는 구동 휠이 하나씩 있습니다.

회전식 시추 장비의 섀시 부품에는 아이들러 휠, 트랙 롤러, 캐리어 롤러, 구동 장치, 체인, 체인 링크, 체인 핀, 버킷 샤프트, 4륜 및 1축 트랙, 트랙 어셈블리, 아이들러 휠 브래킷, 선회 베어링, 크롤러, 고무 크롤러, 트랙 플레이트, 장력 조절 장치, 장력 조절 실린더 시트, 장력 조절 실린더, 유니버설 크로스 등이 포함됩니다. 키워드: 회전식 시추 장비 섀시, 크롤러 섀시, 4륜 및 1축 트랙, 선회 베어링, 트랙 어셈블리.

요약하자면, 회전식 시추 장비의 각 주요 구성 요소는 고유한 기능을 수행하며, 이들의 조화로운 작동은 장비의 안정적이고 효율적이며 안전한 시공을 보장합니다. 해외 무역 고객에게는 각 구성 요소의 성능과 특성을 이해하는 것이 적합한 장비 선택, 일상적인 유지 보수 및 고장률 감소에 매우 중요합니다.

FAQ

질문: 다양한 지층에 적합한 드릴 파이프를 선택하는 요령은 무엇인가요?

A: 연약지반(점토, 실트)에는 외부 가압 방식의 내부 마찰식 텔레스코픽 파이프를 사용하십시오. 경암(화강암, 현무암)에는 외부 가압 방식의 자동 연동식 텔레스코픽 파이프를 사용하십시오. 유연한 전환을 위해 시추 장비당 두 개의 드릴 파이프를 갖추는 것이 좋습니다.

질문: 로터리 헤드의 토크가 낮은 원인은 무엇입니까?

A: 세 가지 일반적인 원인:

유압 펌프 출력이 낮으면 막힘이나 누출이 있는지 확인하십시오.

마모된 유성 감속기 - 토크를 효과적으로 증가시킬 수 없습니다.

보조 부품 고장(예: 손상된 씰, 윤활 불량). 정기적으로 점검하고 윤활하십시오.

Q: 메인 윈치 와이어 로프 수명을 연장하는 방법은 무엇입니까?

A: 1. 끼임을 방지하기 위해 유연하고 회전하지 않는 로프를 사용하십시오.

2. 마찰을 줄이기 위해 드럼에 단층 감기를 하십시오.

3. 로프 장력을 정기적으로 확인하고 엉킴 및 충격 손상을 방지하기 위해 지면 접촉 보호 장치를 사용하십시오.

질문: 실린더 가압 방식과 윈치 가압 방식 중 어떤 것을 선택해야 할까요?

A: 현장이 단순하고 유지보수가 용이한 경우에는 실린더 가압식(간단하고 저렴하며 연질/중질 지반에 적합)을 선택하십시오. 더 큰 힘이 필요하거나 스크류 길이가 긴 경우에는 윈치 가압식(조립이 복잡하고 로프 꼬임에 주의 필요)을 선택하십시오.

질문: "네 바퀴와 한 궤도"를 어떻게 유지 관리해야 할까요?

A: 1. 진흙과 자갈을 정기적으로 제거하십시오.

2. 휠 윤활유를 점검하고 보충하십시오.

3. 딱딱하거나 날카로운 바닥에서 장시간 작업하는 것을 피하십시오.

4. 장력 조절 장치를 사용하여 트랙 장력을 조정하십시오.

Q: 어떤 용도에 적합한 드릴 비트인가요?

A: 장/단 스크류 비트 - 연약토 및 모래층. 회전식 버킷/모래 베일러 - 모래 및 자갈층. 코어 배럴 - 암반 및 경질토. 언더리밍 비트 - 말뚝 바닥면 넓혀 지지력 향상. 코어 비트 - 지질 시료 채취.
